JUYI 48V BLDC Motor Controller JYQD-YL01D z funkcją szybkiego hamowania do tyłu

Nazwa marki: JUYI
Numer modelu: JYQD-YL01D
MOQ: 1 SET
Cena £: Zbywalny
Szczegóły opakowania: Worek PE + karton
Warunki płatności: L/C, T/T, PayPal
Szczegółowe informacje
Opis produktu
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Dokument:
JYQD_YL01D_1_3_English.pdf
Dostosowana obsługa:
- Tak, proszę.
Napięcie robocze:
12 V/24 V/48 V prądu stałego
Numer fazy:
3
Regulacja prędkości:
0-5 V/cykl pracy
Prąd roboczy:
15A
Odpowiedni silnik:
silnik czujnika
Tryb pracy:
Hala
Zabezpieczenie przed przegrzaniem:
- Tak, proszę.
Wyjście alarmowe:
- Tak, proszę.
Zakres wyświetlania prędkości:
0-99999/obr./min
Możliwość Supply:
1000 zestawów / dzień
Podkreślić:

48V bldc sterownik silnika

,

Kontroler silnika BLDC

,

Szybkie hamowanie odwrotne BLDC sterownik silnika

Opis produktu

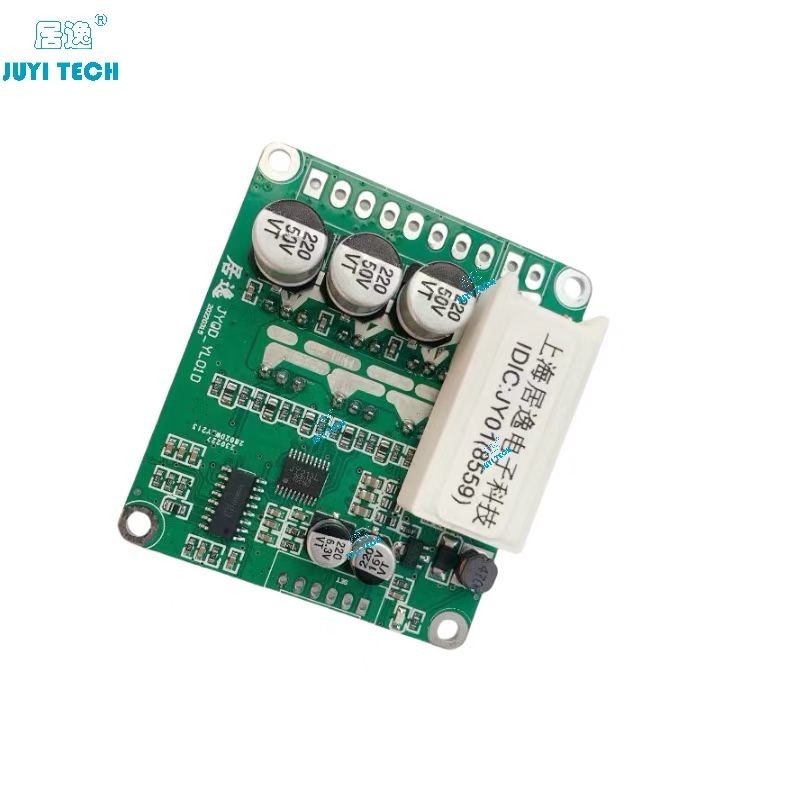

JUYI 48V BLDC Motor Controller JYQD-YL01D z funkcją szybkiego hamowania do tyłu

JUYI 48V BLDC Motor Controller JYQD-YL01D z funkcją szybkiego hamowania do tyłu 0

Model
JYQD-YL01D
(8559)
JYQD-YL01D
(457E)
JYQD-YL01D
(99F2)
JYQD-YL01D
(C737)
Praca
Temperatura°C)
-20 ¢85
-20 ¢85
-20 ¢85
-20 ¢85
Napięcie robocze(V)
12V-48V
12V-48V
12V-48V
12V-48V
Maksymalny czas pracy
prąd ((A)
15A
15A
15A
15A
Układ regulacji prędkości PWM
częstotliwość PWM ((1-
20KHZ)
Cykl pracy 0-
100%
Cykl pracy 0-
100%
Cykl pracy 0-
100%
Cykl pracy 0-
100%
Napęd analogowy
regulacja prędkości ((V)
0-5V
0-2,5 V
0-5V
0-2,5 V
Prostota hamulca (V)
 0-5V
0-2,5 V
 0-5V
0-2,5 V
Szybkość plus
wyjście sygnału
√
√
√
√
Funkcja odwracania
√
√
√
√
Funkcja bezpiecznego uruchomienia
X
X
√
√

Obszar zastosowania
Pojazd elektryczny sterowany zdalnie, pojazd równoważący dwa koła, wózek inwalidzki sterowany zdalnie, urządzenie medyczne, pojazd rozrywkowy, robot itp.
Uwaga do wniosku:
1.Potwierdzić, że parametry napięcia i mocy silnika nie przekraczają zakresu deski kierowcy, jak określono.
2.Ta tablica sterowania jest stosowana do 3-fazowego silnika bez czujników bez szczotek, ale nie jest odpowiednia dla wszystkich 3-fazowych silników bez czujników bez szczotek bezpośrednio. Kąt korytarza powinien być 120 stopni.
3.Funkcja hamulca JYQD-YL01D jest hamulcem reaktywnym.Proszę nie używać funkcji hamulca podczas badania z regulowaną mocą, aby uniknąć uszkodzenia kierowcy.
4.Port wyjściowy 5V na desce sterownika może być sterowany przez komputer z pojedynczym układem z prądem mniejszym niż 100MA.
5.Proszę zwrócić uwagę na izolację i rozpraszanie ciepła na pokładzie kierowcy.
6.Funkcja bezpiecznego uruchomienia:Jeśli regulacja prędkości nie jest w odpowiednim miejscu lub po włączeniu prędkości jest nieważna, należy ustawić regulację prędkości lub resetowanie hamulca.
Schemat tablicy kierowcy
JUYI 48V BLDC Motor Controller JYQD-YL01D z funkcją szybkiego hamowania do tyłu 1
Diagram okablowania
JUYI 48V BLDC Motor Controller JYQD-YL01D z funkcją szybkiego hamowania do tyłu 2
1. Port sterujący (po prawej) 2,54 odległość dziur
5V- wewnętrzna moc 5V.
EL- przyczepa sterująca hamulcem, reakcyjny hamulcer liniowy z funkcją odzyskiwania energii, hamulcer analogiczny napięcia 0-5 V. W przypadku stałej prędkości + im wyższe napięcie hamulcowe,im większa siła hamulcowa 0-100%.
M- port wyjściowy sygnału prędkości, częstotliwość impulsu jest proporcjonalna do prędkości silnika (współczynnik impulsu zależy od silnika)
Z / F- Pozytywny i odwrotny port sterujący.
VR- port regulacji prędkości, analogowa regulacja prędkości napięcia 0V-5V ((0-2,5V), regulacja prędkości, regulacja prędkości liniowej od niskiej do wysokiej.
GND- Płyty sterujące.
2. Port zasilania (z lewej) 3.96 odległość otworu
P +- Katodę zasilania 12V-48V (podtrzymujący lit)
P-- elektrody ujemne wejścia zasilania
MC / W- Jeden z linii fazy silnikowej
MB / V- Jeden z linii fazy silnikowej
MA / U- Jeden z linii fazy silnikowej
GND- - Elektrodę negatywną Motor Hall
HA- - silnik Hall sygnał jeden
HB- - silnik Hall sygnał jeden
HC- Sygnał do salonu jest jeden.
5V- - Motor Hall pozytywny biegun
3. Należy stosować zasłonięte przewody, jeśli deska kierowcy znajduje się w odległości większej niż 50 cm od silnika, w przeciwnym razie może to prowadzić do nieprawidłowej jazdy, wpływającej na normalne użytkowanie.
4. Zwróć uwagę na rozpraszanie ciepła, jeśli będziesz kontynuować pracę z maksymalnym prądem.
Rysunek wymiarowy
JUYI 48V BLDC Motor Controller JYQD-YL01D z funkcją szybkiego hamowania do tyłu 3
