Szczegóły Produktu:
|
Napięcie robocze: | 12-36V | Maksymalny prąd: | 15A |
---|---|---|---|
Odpowiedni silnik: | silnik bezczujnikowy | Temperatura robocza: | -20—85℃ |
Nazwa produktów: | Sterownik silnika 3-fazowego BLDC | Zastosowanie: | Wentylator, dmuchawa, silnik BLDC |
Podkreślić: | Bezczujnikowy sterownik silnika PWM,sterownik silnika dmuchawy powietrza BLDC,sterownik PWM szybkiego wentylatora chłodzącego |

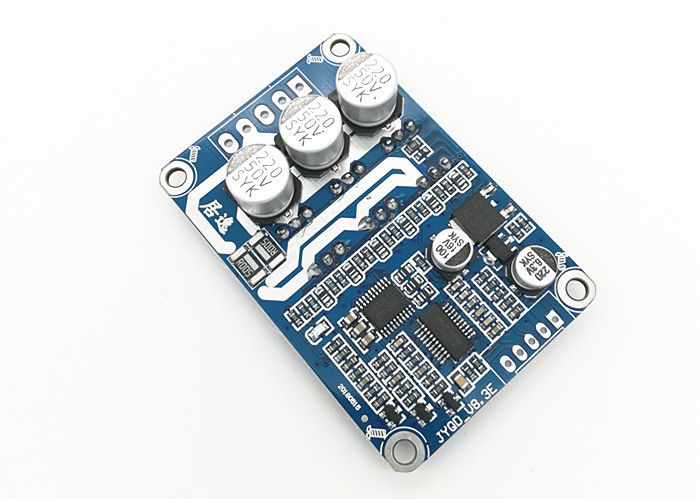

Numer modelu | JYQD-V8.3E |
Temperatura pracy. |
-20°85°C |
Napięcie robocze | 24VDC |
·Układ regulacji prędkości PWM | Częstotliwość PWM:1-20KHZ; cykl pracy 0-100% |
Regulacja analogicznego napięcia | 0-5V |
Ochrona UV / LV | Tak, tak. |
Wyjście sygnału impulsowego prędkości | Tak, tak. |
5V | Wewnętrzne napięcie wyjściowe deski sterownika |
M | Port wyjściowy sygnału impulsowego prędkości silnika, sygnał impulsowy 5V. |
Z/F | Przyłączenie 5V wysoki poziom lub brak połączenia jest kierunek do przodu, połączenie 0 V niskiego poziomu lub połączenie z GND jest kierunek odwrotny. |
VR | Analogiczny napięcie regulacja prędkości liniowej 0.1v -5V, Opór wejściowy wynosi 20K Ohm, połączenie z GND przy wprowadzaniu regulacji prędkości PWM, częstotliwość PWM:1-20KHZ; Cykl pracy 0-100% |
GND | Używane do wewnętrznego sterowania płytą napędową |
MA | faza motoryczna A |
MB | faza motoryczna B |
MC | faza motoryczna C |
GND | W stolicy. |
Wpływ | DC + |
Diagram okablowania
3. Używaj osłoniętych przewodów, jeśli deska kierowcy znajduje się w odległości większej niż 50 cm od silnika, w przeciwnym razie może to prowadzić do nieprawidłowej jazdy, wpływającej na normalne korzystanie. |
4Odległość od portu sterowania: 2,54 mm. Odległość od portu zasilania:30,96 mm
|
5. Zwróć uwagę na izolację pomiędzy MOSFETem sterownikiem a ciepłem lub płytą instalacyjną. |
1. Upewnij się, że parametry napięcia i mocy silnika nie przekraczają zakresu określonego na tablicy kierowcy. |
2. Ta tablica sterowania jest stosowana do 3-fazowego silnika bez czujników bez szczotek, ale nie jest odpowiednia dla wszystkich 3-fazowych silników bez czujników bez szczotek bezpośrednio.odwrócenie, prąd roboczy silnika bez obciążenia jest zbyt duży, prędkość nie jest stabilna, wydajność jest niska i nie można uruchomić z obciążeniem.) Klienci mogą regulować opór i pojemność deski sterowania w zależności od rzeczywistej sytuacji w celu osiągnięcia najlepszego efektu jazdy (patrz załącznik do regulaminu)
|
3. JYQD-V8.3E deska kierownicza jest goła deska bez obudowy i radiatora. Jeśli moc silnika poniżej 60W,nie trzeba dodać radiatora,Wystarczy zapewnić normalną wentylację i izolację studni.Jeżeli moc silnika przekracza 60 W, należy dołączyć ciepłoodpornik, jak na rysunku poniżej.
|
