28V 3 pahse BLDC Motor Controller 5A Brushless Motor Speed Controller
Numer modelu |
JYQD_V8.20B |
Temperatura pracy.(°C) |
-20 ̊85 (°C) |
Napięcie robocze(V) |
5-28V |
Maksymalnie.prąd |
5A |
Kont. prąd roboczy |
< 5A |
Układ regulacji prędkości PWM |
Częstotliwość PWM:1-20KHZ; cykl pracy 0-100% |
Regulacja analogicznego napięcia(v) |
0-5V |
Wyjście sygnału impulsowego prędkości |
Tak, tak. |
Ochrona UV/UV |
Tak, tak. |
Uwaga do wniosku:
1.Potwierdzić, że parametry napięcia i mocy silnika nie przekraczają zakresu deski kierowcy zgodnie ze specyfikacją.
2.Ta płyta sterowania jest stosowana do 3-fazowego silnika bez czujników bez szczotek, ale nie jest odpowiednia dla wszystkich 3-fazowych silników bez czujników bez szczotek bezpośrednio.odwrócenie, prąd roboczy silnika bez obciążenia jest zbyt duży, prędkość nie jest stabilna, wydajność jest niska i nie można uruchomić z obciążeniem.) Klienci mogą regulować opór i pojemność deski sterowania w zależności od rzeczywistej sytuacji w celu uzyskania najlepszego efektu jazdy (patrz załącznik, jak dokonywać regulacji)
3.Jednostka napędowa JYQD_V8.20B jest pusta, moc napędowa poniżej 36W silnik nie musi zmuszać rozpraszania ciepła, musi zapewnić normalną wentylację.
4.Przyłączenie do zewnętrznego sprzętu elektrycznego z portu wyjściowego 5 V na desce kierowcy jest zabronione.Jest odpowiedni tylko do podłączenia zewnętrznych potencjometrów i przełączników do tej planszy do regulacji prędkości i odwrócenia.
5.Port M na płytce napędowej JYQD_V8.20B jest wyjściem sygnału impulsowego prędkości silnika, a prąd wyjściowy wynosi mniej niż 5 mA.

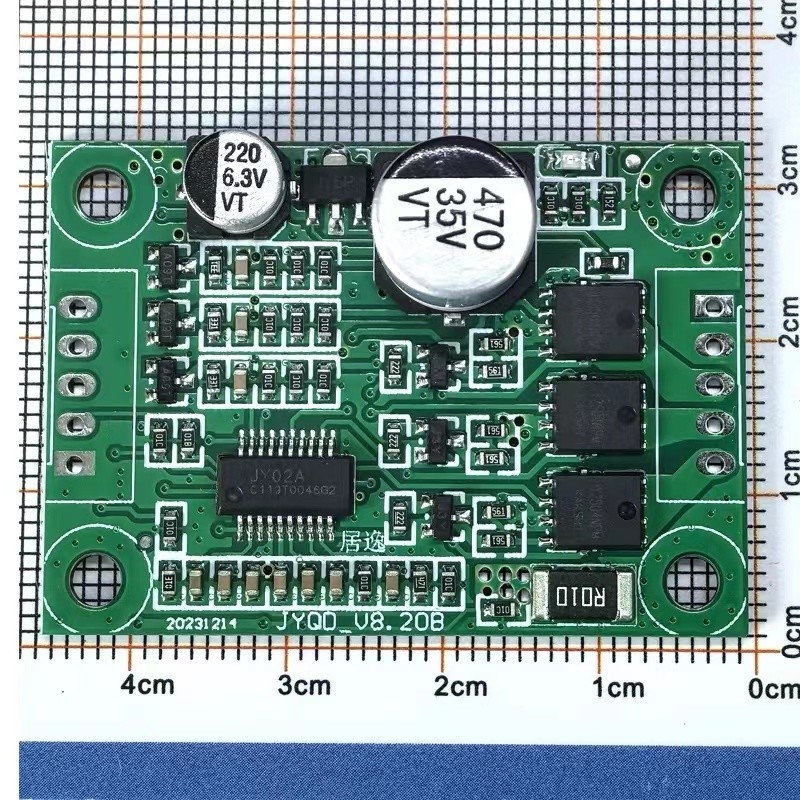

Diagram deski kierowcy
Przednia strona schematu okablowania
Diagram okablowania
Opis portu
1.Port sterowania(po lewej)
GNDUżywane do wewnętrznego sterowania deską kierowcy
VRAnalogiczna regulacja napięcia, regulacja prędkości 0,1V-5V, regulacja prędkości liniowej od niskiej do wysokiej.Regulacja prędkości PWM musi być uziemiona na tablicy kierowcy.
Z/FWłączenie 5V wysokiego poziomu lub bez podłączenia w jednym kierunku, podłączenie 0V niskiego poziomu lub GND w drugim kierunku.
FG️ Port wyjściowy sygnału impulsowego prędkości ruchu silnika, sygnał impulsowy 5V
5V
2Port zasilania.(po prawej)
P+¢ DC +
P- ¢ DC -
MC️ Faza motoryczna C
MB️ Faza motoryczna B
MA️ Faza motoryczna A
3.Proszę zwrócić uwagę na drut fazy silnika i drut Hall, aby nie były zbyt długie, ponieważ deska sterowania opiera się na wykrywaniu siły elektromotywnej z tyłu,Jeśli przewód jest zbyt długi, spowoduje zakłócenia sygnału..
4.Odległość portu wynosi 2,54 mm zarówno dla portu zasilania, jak i portu sterowania.
5.Przy dodawaniu radiatora ciepła lub umieszczaniu deski sterowania należy zwrócić uwagę na izolację deski sterowania.
Rysunek wymiarowy
Jednostka:mm
