Szczegóły Produktu:
|
| Napięcie robocze: | 12V-36VDC | Prąd roboczy: | 7A |
|---|---|---|---|
| Zastosowanie: | Trójfazowy bezczaszkowy silnik bez czujników | Temperatura robocza: | -20—85℃ |
| Analogowa regulacja prędkości napięciowej: | 0-5V | ||
| High Light: | Sterownik silnika serwo 12v,regulator prędkości 12 woltów silnik elektryczny |
||
| 5V----- wewnętrzne napięcie wyjściowe deski sterownika |
| M---- Port wyjściowy sygnału impulsowego prędkości silnika, sygnał impulsowy 5V. |
| Z/FPołączenie 5V/wysoki poziom lub brak połączenia jest kierunkiem do przodu, połączenie 0V niskiego poziomu lub połączenie z GND jest kierunkiem odwrotnym. |
| VRAnalogiczny napięcie regulacja prędkości liniowej 0.1v -5V, opór wejściowy wynosi 20K Ohm, połączenie z GND przy wejściu regulacja prędkości PWM, częstotliwość PWM:1-20KHZ; cykl pracy 0-100% |
| GNDWykorzystywane do wewnętrznego sterowania płytą napędową |
| MA----faza motoryczna A |
| MB---- faza motoryczna B |
| MC---- faza motoryczna C |
| GND- W stolicy. |
| Wpływ---- DC + |
| Uwaga do wniosku: |
| 1. Upewnij się, że parametry napięcia i mocy silnika nie przekraczają zakresu określonego na tablicy kierowcy. |
|
2. Ta tablica sterowania jest stosowana do 3-fazowego silnika bez czujników bez szczotek, ale nie jest odpowiednia dla wszystkich 3-fazowych silników bez czujników bez szczotek bezpośrednio.odwrócenie, prąd roboczy silnika bez obciążenia jest zbyt duży, prędkość nie jest stabilna, wydajność jest niska i nie można uruchomić z obciążeniem.) Klienci mogą regulować opór i pojemność deski sterowania w zależności od rzeczywistej sytuacji w celu osiągnięcia najlepszego efektu jazdy (patrz załącznik do regulaminu)
|

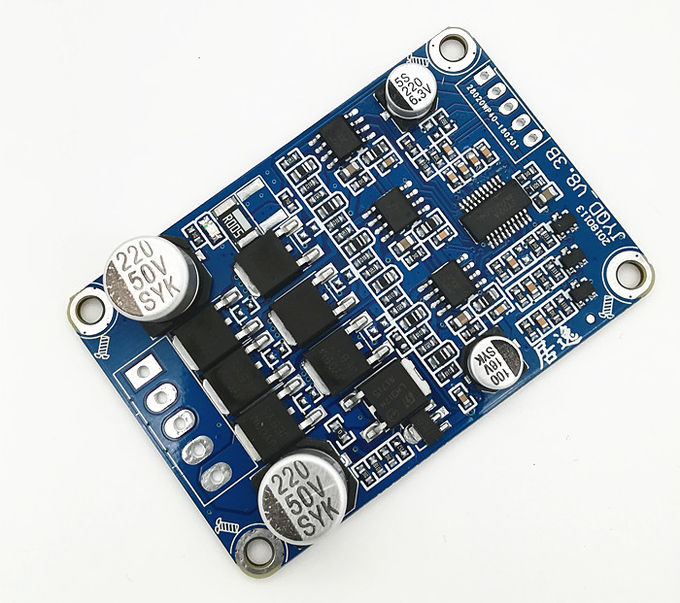

| 3. JYQD_V8.3BPłytka sterownika to pusta płyta bez obudowy i zlewu cieplnego.Wystarczy zapewnić normalną wentylację i izolację studni.Jeżeli moc silnika przekracza 60 W, należy dołączyć ciepłoodpornik, jak na rysunku poniżej. |
|
4. Należy pamiętać, że deska sterowania JYQD_V8.3B nie ma ochrony przed odwrotnym połączeniem, a to trwale uszkodzi deskę sterowania w przypadku odwrotnego połączenia biegunowego.
|
|
5. Port wyjściowy 5V na desce kierowcy zabrania podłączenia urządzenia zewnętrznego. Jest on stosowany tylko do zewnętrznego potencjometru i przełącznika deski do regulacji prędkości i odwrócenia.
|
| 6Terminal M |
