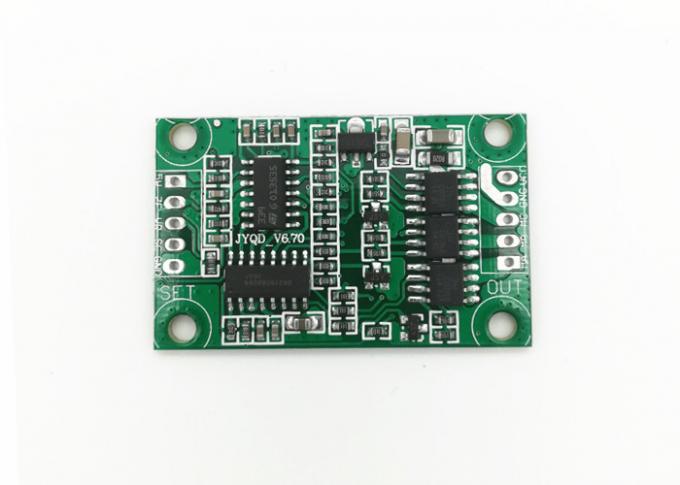

3A Current 12V Sterowanie PWM sterownika silnika PWM dla bezczujnikowego silnika BLDC

3A Current 12V Sterowanie PWM sterownika silnika PWM dla bezczujnikowego silnika BLDC
3A Current 12V Sterowanie PWM sterownika silnika PWM dla bezczujnikowego silnika BLDC 3A Current 12V Sterowanie PWM sterownika silnika PWM dla bezczujnikowego silnika BLDC

Duży Obraz :  3A Current 12V Sterowanie PWM sterownika silnika PWM dla bezczujnikowego silnika BLDC

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: JUYI
Numer modelu: JYQD-V6.7
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Worek PE + karton
Czas dostawy: 5-10 dni
Zasady płatności: T / T, L / C, Paypal
Możliwość Supply: 1000 zestawów / dzień

3A Current 12V Sterowanie PWM sterownika silnika PWM dla bezczujnikowego silnika BLDC

Opis
Napięcie robocze: DC12V Prąd roboczy: 2A
Kontrola prędkości PWM: Tak Sygnał wyjściowy impulsu prędkości: Tak
Cykl pracy: 0-100% Numer modelu: JYQD-V6.7
High Light:

12 volt pwm motor controller

,

12v servo motor controller

12VDC 3A prąd PWM sterowanie Sterownik silnika BLDC dla bezczujnikowego silnika BLDC JYQD BLDC sterownik silnika
Numer modelu: JYQD-V6.7-12V
Temperatura pracy: -20-85 ℃
Napięcie robocze 12V
Prąd roboczy: 2A
Sterowanie prędkością PWM: częstotliwość PWM: 1K-20KHZ; Cykl pracy 0-100%
Analogowa regulacja prędkości napięcia: 0-5V
Sygnał wyjściowy impulsu prędkości: TAK
Noty aplikacyjne:
1. Sprawdź, czy parametry napięcia i mocy silnika nie przekraczają zakresu płyty sterownika, jak określono.
2. Ta płytka sterownika silnika BLDC jest używana do bezszczotkowego bezszczotkowego silnika 3-fazowego, ale nie nadaje się bezpośrednio do bezszczotkowych silników trójfazowych bezczujnikowych. Jeśli efekt jazdy nie jest dobry (np. Drgania początkowe, cofanie, prąd roboczy silnika jest zbyt duży, prędkość nie jest stabilna, wydajność jest niska i nie można uruchomić z obciążeniem.) Klienci mogą dostosować opór i pojemność płyty kierowcy w zależności od aktualnej sytuacji, aby uzyskać najlepszy efekt jazdy (patrz załącznik, jak dokonać regulacji)
3. Płyta sterownika JYQD-V6.7 to płyta główna bez obudowy i radiatora. Jeśli moc silnika jest niższa niż 60 W, nie trzeba dodawać radiatora, wystarczy zapewnić normalną wentylację i izolację. Jeśli moc silnika przekracza 36 W, musi dodać radiator jak na schemacie, jak poniżej.
Schemat płyty sterownika
Schemat połączeń elektrycznych
5V ----- Wewnętrzne napięcie wyjściowe płyty sterownika
SC ---- Port wyjściowy sygnału impulsu prędkości silnika, sygnał impulsu 5V.
1. Port kontrolny
Z / F ---- Obrotowe porty sterujące kierunkiem. Podłącz wysoki poziom "5V" lub brak połączenia to kierunek jazdy do przodu, podłączenie niskiego poziomu 0 V lub podłączenie do GND jest odwrotnym kierunkiem.

VR ---- Port sterowania prędkością. Napięcie liniowe regulacja prędkości napięcia 0,1v -5V, Rezystancja wejściowa wynosi 20K Ohm, należy połączyć z GND, gdy wejściowa regulacja prędkości PWM, częstotliwość PWM: 1-20 KHz; Cykl pracy 0-100%
GND - Używany do kontroli wewnętrznej na płycie głównej
2. Gniazdo zasilania
MA ---- Faza ruchowa A
MB ---- fazę silnika B
MC ---- fazę silnika C
GND ---- DC-
VCC ---- DC +
3. Używaj przewodów ekranowanych, jeśli płyta sterownika ma odległość większą niż 50 cm od silnika, w przeciwnym razie może prowadzić do nieprawidłowej jazdy, wpływając na normalne użytkowanie.
4. Odległość portu sterującego: 2,54 mm, odległość portu zasilającego: 2,54 mm
5. Należy zwrócić uwagę na izolację między układem MOSFET kierowcy a radiatorem lub płytą montażową.
Rysunek wymiarowy
POBIERZ JYQD-V6.7 INSTRUKCJA OBSŁUGI
